產品介紹：

立式變頻制砂機是江瀚機械綜合國內外同類制砂機技術，對主要技術參數進行優化設計研制而成的新型細碎、粗磨產品，主要用于中、小型破碎河卵石、鵝卵石、石灰?guī)r、白云巖、花崗巖、玄武巖等人工造砂或高速公路路面石料的加工破碎。立式變頻制砂機具有能耗少、運轉平穩、結構簡單、操作維修方便等特點。是一種真正的多用途、率、低成本的設備。

河卵石立式變頻制砂機現場視頻——點擊觀看

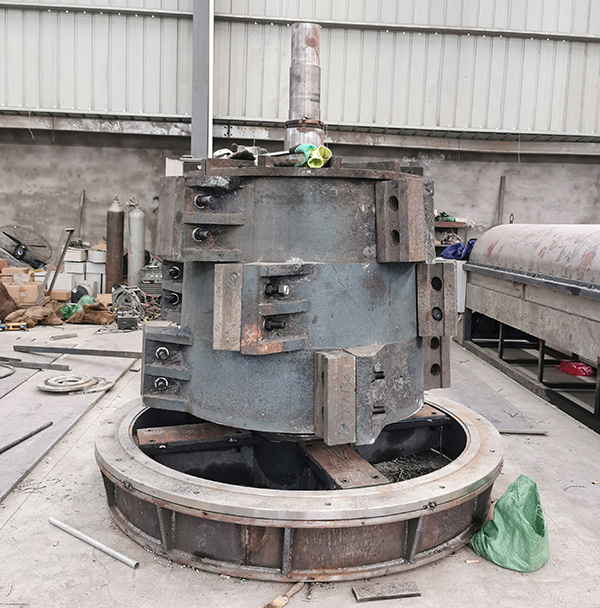

內部結構圖：

立式變頻制砂機的主要工作部件為帶有錘子(又稱錘頭)的轉子。轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨。在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出，大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨，后通過篩板排出機外。

內部結構

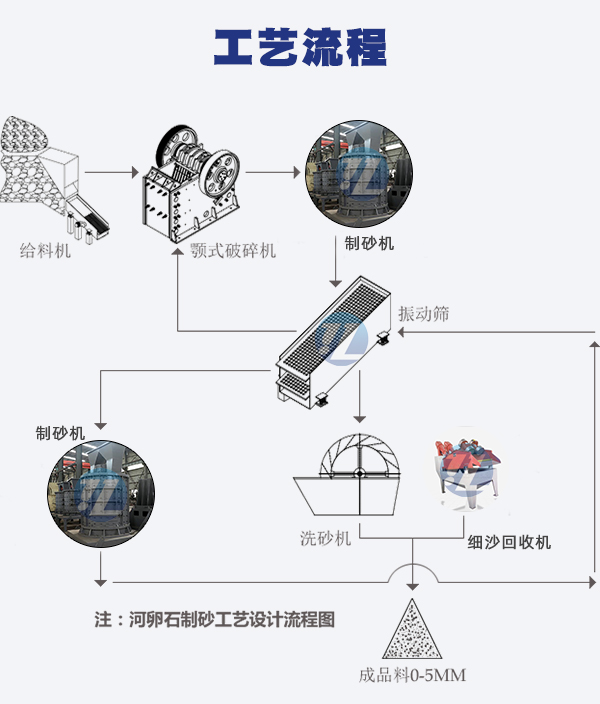

工藝流程：

工作原理：

物料由進料斗落入立式變頻制砂機破碎腔內的甩料盤上，借助甩料盤的離心力將物料拋向筒體的內壁，與安裝在內壁上的反擊板猛烈碰撞，同時物料之間互相撞擊，使之破碎或產生大量發絲裂紋，接著物料進入錐形轉子腔后，在錐形空間呈螺旋狀下落，經沖壓、擠壓，使已有裂紋的礦石進一步粉碎。物料在錐形轉子腔內受錘頭的打擊，高速運行塊料再次與反擊板碰撞，物料流相互碰撞使物料經打擊、撞擊而粉碎。通過控制柜來調整數控機制砂內部轉子的轉速，已達到相應的破碎效果。

立式變頻制砂機現場視頻——點擊觀看

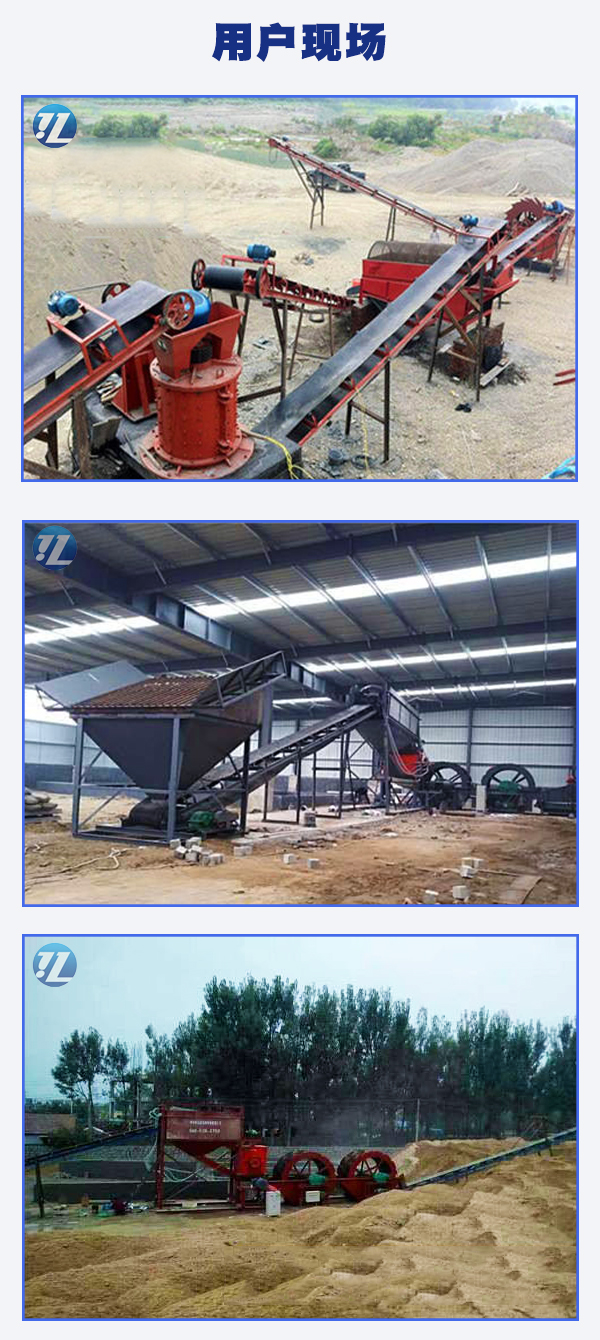

用戶現場：

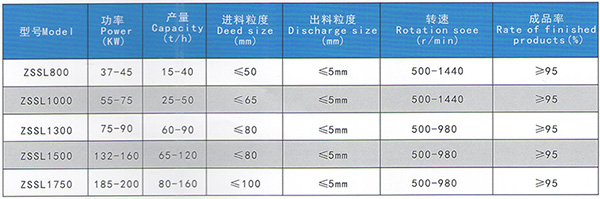

技術參數：
